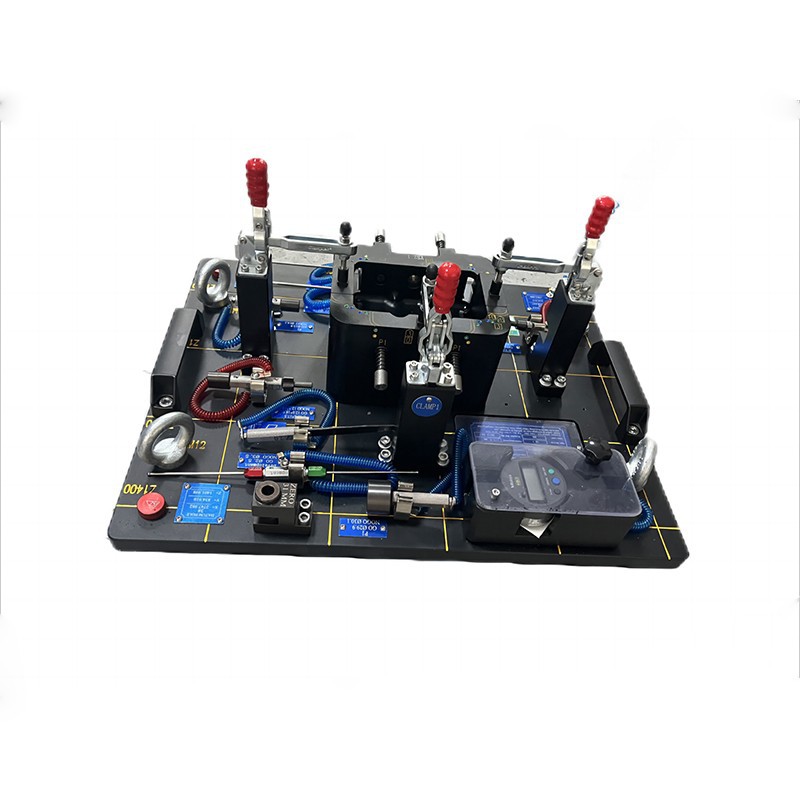

Automobiel controle-inrichting

Artikelnr.:HTCK-002
Productafmetingen: 94*48*40mm
Materiaal: aluminium, koper en epoxyhars

Aanvraag sturen

product Introductie

Productspecificatie

productnaam	Controle-inrichting voor auto's
Item nr.	HTCK-002
Product grootte	944840mm
Materiaal	Aluminium, koper en epoxyhars
Nauwkeurigheid	0.005-0.1 mm of op uw verzoek
Kleur	Geanodiseerd, aluminium kleuren, zwart of individuele onderdelen kunnen worden aangepast aan de wensen van de klant
Oppervlakte behandeling	Zandstralen, warmtebehandeling, Zandstralen, warmtebehandeling, etc.
Bewerkingsapparatuur	CNC, EDM, Argie Charmilles, Freesmachine, 3DCMM,
Logo-methode	Lasergraveren, CNC graveren
Gebruik	Auto-onderdelenfabrikanten en autofabrieken
Verpakking	Houten kist of op uw verzoek
Testfaciliteit	Drie coördinaten meetmachine, micrometer, schuifmaat

Inleiding tot de autocontrole-inrichting

HT Tool automotive controle-inrichting heeft een hoge meetnauwkeurigheid zonder vervorming, lage onderhoudskosten en goed gemak. Inspectie van de belangrijkste productkenmerken, inspectie van de karakteristieke lijn, inspectie van de functiegaten en detectie van het gebied dat gevoelig is voor vervorming in het assemblageproces, voor inspectie van de assemblage van auto-onderdelen en de productiefunctie. In het productieproces van auto-onderdelen wordt online inspectie van auto-onderdelen gerealiseerd, wat zorgt voor een snelle beoordeling van de kwaliteitsstatus van auto-onderdelen in de productie, de veiligheid en verwerkingssnelheid van de assemblage van auto-onderdelen garandeert en de kwaliteit van auto-onderdelen verbetert.

Voordelen van het gebruik van een autocontrole-inrichting

ProductieEfficiëntie

Door gebruik te maken van controle-opstellingen voor de automobielindustrie kunt u de nauwkeurige begeleiding en ondersteuning gebruiken om de bewerkingsnauwkeurigheid te verbeteren, fouten, afval en herbewerking te verminderen en zo de opbrengst en productie te verhogen.

Productconsistentie

Menselijke fouten zijn een veelvoorkomende oorzaak van werkstukdefecten in het productieproces. Het controleren van de bevestiging vermindert de kans op menselijke fouten door gereedschappen en werkstukopspaninrichtingen in de juiste positie te leiden. HT Tool biedt hoge precisie en nauwkeurigheid, wat resulteert in de consistente kwaliteit van vervaardigde componenten. Door deze te gebruiken, is handmatige uitlijning en aanpassing niet meer nodig, wat kan leiden tot variaties in het productieproces.

Levensduur

Gemaakt van hoogwaardige materialen zoals aluminium, koper en epoxyhars, heeft deze controle-inrichting een uitstekende weerstand tegen slijtage, compressie en corrosie. Het is ontworpen om maximale duurzaamheid en levensduur te garanderen.

Kostenbesparend

Enerzijds worden autocontrole-inrichtingen elke keer volgens exacte specificaties vervaardigd, wat resulteert in efficiënter gebruik van materialen. Minder fouten en defecten vertalen zich in lagere schroot- en herbewerkingspercentages, wat fabrikanten aanzienlijk bespaart op materiaal- en arbeidskosten. Anderzijds gebruikt HT Tool hoogwaardige grondstoffen en interne bewerking om de productie van de controle-inrichting af te ronden, wij zijn een middelgrote onderneming en zullen daarom de beheerskosten verlagen en uiteindelijk kosten besparen voor onze klanten.

Toepassingen in de productie

Montage van auto-onderdelen:

Automotive Controle-inrichtingen worden veel gebruikt in de automobielindustrie of andere industrieën om de afmetingen van componenten zoals chassiselementen en interieurfittingen te verifiëren. Ze zorgen ervoor dat onderdelen correct op elkaar passen tijdens de montage en voldoen aan strenge prestatie-eisen.

Massaproductieomgevingen:

Als er grote hoeveelheden identieke of vergelijkbare onderdelen worden geproduceerd, biedt het controleren van fixtures een kosteneffectieve oplossing om uniformiteit en precisie te garanderen. Dit is cruciaal om productiedoelen te halen zonder in te leveren op kwaliteit.

Vervanging van gespecialiseerde meetinstrumenten:

Controle-inrichtingen dienen als een veelzijdig alternatief voor gespecialiseerde meetinstrumenten zoals plug-gauges en OD-gauges. Ze bieden eenvoud in gebruik en leveren toch nauwkeurige metingen, waardoor ze geschikt zijn voor een breed scala aan productietoepassingen in de automobiel-, lucht- en ruimtevaart-, elektronica- en dergelijke...

Werkingsvolgorde van de controle-inrichting en meters voor auto's

Dit zijn de procedures voor het controleren van auto's:

Visuele inspectie om scherpe randen, scheuren en bramen te controleren.
De grootte van de gaten controleren met GO- en NOGO-pinnen.
Zorg ervoor dat de onderdelen goed contact maken met de datum pin netpad en magneet
Zorg bij het afstellen van het onderdeel dat het goed contact maakt met de netten en plaats het met X/Y1/Z1 en Y2/Z2.
Sluit de klem Z1,Z2,Z3.
Gebruik de P1-pinnen om de positie van het gat te controleren.
Gebruik de voeler en de trimmaat om de trim en het oppervlak te controleren op kleurpunten.
Om de rand van het materiaal te detecteren, wordt deze gekwalificeerd binnen +/-1.5 lijnen, en vice versa.
Resultaten vastleggen op het inspectieformulier.
Losmaken en verwijderen van onderdeel.

Opmerking: De controle-instrumenten/meters moeten zich in een stofvrije omgeving met een stabiele temperatuur en vochtigheidsgraad bevinden wanneer ze worden gebruikt om het product te onderzoeken.

Automobiele inspectie van apparatuur

HT Tool&Die kan helpen bij het interpreteren van inspecties en kan gedetailleerde rapporten, routekaarten en informatie leveren die zijn afgestemd op uw specificaties. We hebben een Tarus CMM, een Faro Laser Tracker en vele andere meetinstrumenten om al onze kwaliteitsfuncties uit te voeren.

Nadat de inspectie van de auto-inspectie is voltooid, kan een R&R-meter u helpen bepalen of uw meetinstrument correct werkt of dat de persoon die het instrument gebruikt, het correct bedient. Om de geldigheid van uw testresultaten te garanderen, gebruiken we verschillende onderdelen en operators om te verifiëren dat elk onderdeel hetzelfde controleert, ongeacht wie de operator is. Door een succesvolle R&R-meter kunt u erachter komen hoe goed u onderdelen meet.

Certificering

iso

FAQ

V: Wat zijn controle-inrichtingen?

A: Een controle-inrichting is een kwaliteitsborgingstool die in de industrie wordt gebruikt om de kwaliteit van componenten met complexe vormen te controleren. Ze worden niet gebruikt bij het maken van componenten, maar om reeds gemaakte componenten te accepteren of af te keuren op basis van de dimensionale nauwkeurigheid.

V: Wat is de betekenis van het controleren van de bevestiging?

A: Automotive Checking fixture (inspectie fixture) is een naam voor inspectie tooling afmetingen. Het is een schaal om ingewikkelde vormen van auto-onderdelen te meten. Het is een order gemaakt item.

V: Waarom is een controle-inrichting nodig?

A: Ze voorzien in de behoeften voor dimensionale controle. Ze maken ook statistische procescontrole mogelijk wanneer dat nodig is. Fixtures en controlefixtures stellen operators in staat om onderdelen op een consistente manier te positioneren en te manipuleren.

V: Hoe werkt een controle-inrichting?

A: Automotive Checking fixtures worden gebruikt door de fixture te kalibreren op een masteronderdeel. De master heeft de exacte vereiste maat, de fixture kan vervolgens worden gemaakt om een hoge en lage tolerantie van de master te accepteren.

V: Wat zijn fixtures in de automobielindustrie?

A: Automotive Checking Fixtures zijn bevestigingsapparaten voor geproduceerde onderdelen en worden vaak gebruikt in de auto-industrie. Fixtures houden een onderdeel vast in de richting waarin het past zodra het op de auto zelf zit.
