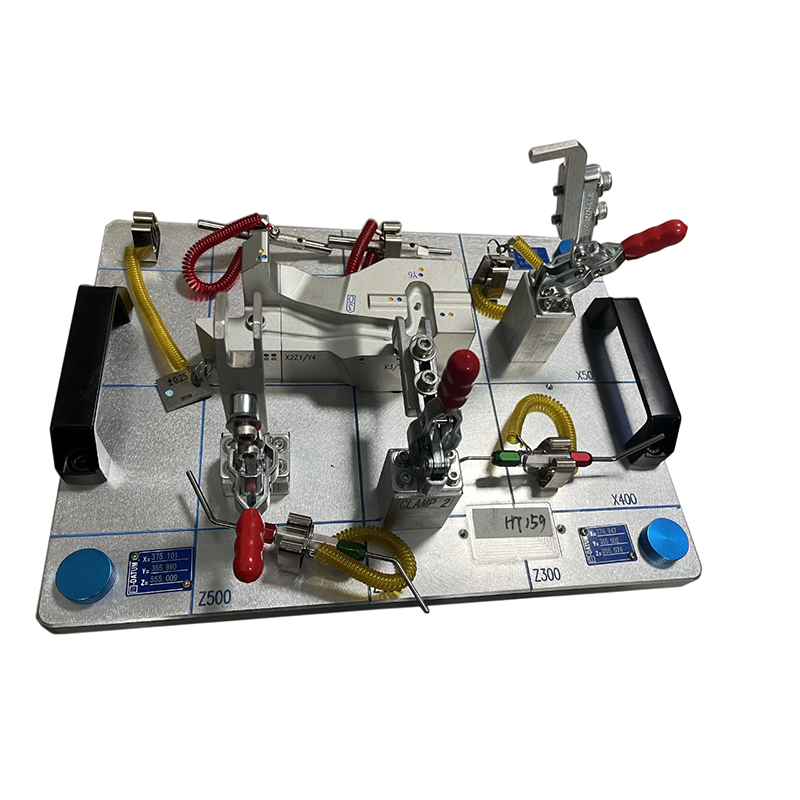

Automatische controle van de armatuur
Productafmetingen: 101*46*40mm
Materiaal: aluminium, messing, brons, koper, geharde metalen, roestvrij staal, staallegeringen
Productspecificatie
|
productnaam |
Automatische controle-inrichting |
|
Item nr. |
HTCK-003 |
|
Product grootte |
101*46*40mm |
|
Materiaal |
Aluminium, messing, brons, koper, geharde metalen, roestvrij staal, staallegeringen |
|
Nauwkeurigheid |
0.005-0.1 mm of op uw verzoek |
|
Kleur |
Geanodiseerd, aluminium kleuren, zwart of individuele onderdelen kunnen worden aangepast aan de wensen van de klant |
|
Oppervlakte behandeling |
Zandstralen, warmtebehandeling, Zandstralen, warmtebehandeling, etc. |
|
Bewerkingsapparatuur |
CNC, slijpen, EDM, freesmachine, 3DCMM, |
|
Logo-methode |
Lasergraveren, CNC graveren |
|
Gebruik |
Controle-inrichting voor auto-onderdelen, controle-inrichting voor lucht- en ruimtevaartonderdelen, controle-inrichting voor industriële onderdelen |
|
Verpakking |
Houten kist of op uw verzoek |
|
Testfaciliteit |
Drie coördinaten meetmachine, micrometer, schuifmaat |
|
Doorlooptijd |
15-20dagen nadat de structuur is goedgekeurd |
|
Standaard |
ISO9001, exportnorm |
De definitie van het controleren van de fixture
Een automatische controle-inrichting is een eenvoudig hulpmiddel dat door industriële productiebedrijven wordt gebruikt om verschillende afmetingen van producten te controleren (bijv. opening, ruimtelijke afmetingen, enz.), om de productie-efficiëntie te verbeteren en de controlekwaliteit te verbeteren. Het is geschikt voor massaproducten, zoals auto-onderdelen, ter vervanging van professionele meetinstrumenten, zoals gladde plugkalibers, draadplugkalibers en OD-meters.
Het leveren van automatische controle-inrichtingen als een service met toegevoegde waarde kan zeer voordelig zijn, met name in sectoren waar precisie en kwaliteitscontrole cruciaal zijn, zoals de productie- en automobielsector. HT Tool&Die kan niet alleen stempelmatrijzen leveren, maar ook controle-inrichtingen;Hier zijn enkele punten waarop het leveren van controle-inrichtingen waarde kan toevoegen aan onze klanten:
Kwaliteitsverzekering: HT-autocontrole-inrichtingen hanteren strenge kwaliteitscontrolenormen die bij elk productieproces moeten worden nageleefd. We beschikken over een ISO9001-systeem dat garandeert dat onze controle-inrichtingen voldoen aan de eisen van de klant.
Tijdsbesparing:Wij beschikken over gekwalificeerd projectmanagement en productiemanagement, zodat al onze productieprocedures worden gemonitord en op tijd worden afgerond. Dit kan de efficiëntie van de doorlooptijd aanzienlijk verhogen.
Kost efficiëntie:Door de noodzaak voor handmatige inspectie en herbewerking te minimaliseren, kunnen HT-controle-inrichtingen de totale productiekosten voor onze klanten verlagen. Ons topmanagement bewaakt ook de inkoop van materialen en de productieprocedures om de kosten te beheersen. Dit verbetert onze kostenconcurrentiepositie.
Het basismateriaal van de Auto Checking-bevestiging
HT-controlearmaturen gebruiken standaard en hoogwaardig basismateriaal voor elk van onze controlearmaturen, waardoor de levensduur van de controlearmaturen wordt verlengd.
Voor aluminium voetstukken die groter zijn dan 18" x 18" is een gelaste aluminium voetstuk met 4 hoekkussens vereist
Minimaal, voor stabiliteit. De hoogte van de basis mag niet meer dan 6" en niet minder dan 4" zijn,
en moet voor gebruik worden genormaliseerd. Extra steunpads kunnen nodig zijn voor langere bases.
Bevestigingsmateriaal: Voor de constructie van de constructie moet gebruik worden gemaakt van stalen buizen (gelast en spanningsvrij gemaakt).
bevestigingsconstructie. Er moeten hoekstukken of dwarsbuizen worden aangebracht om de hoofdstructuur te versterken
Werkingsvolgorde van het controleren van de bevestiging en meters
Dit zijn de procedures voor het automatisch controleren van fixtures:
- Visuele inspectie om scherpe randen, scheuren en bramen te controleren.
- De grootte van de gaten controleren met GO- en NOGO-pinnen.
- Zorg ervoor dat de onderdelen goed contact maken met de datum pin netpad en magneet
- Zorg bij het afstellen van het onderdeel dat het goed contact maakt met de netten en plaats het met X/Y1/Z1 en Y2/Z2.
- Sluit de klem Z1,Z2,Z3.
- Gebruik de P1-pinnen om de positie van het gat te controleren.
- Gebruik de voeler en de trimmaat om de trim en het oppervlak te controleren op kleurpunten.
- Detecteer visueel de rand van het materiaal, deze wordt gekwalificeerd binnen +/-1.5 lijnen, en vice versa.
- Resultaten vastleggen op het inspectieformulier.
- Losmaken en verwijderen van onderdeel.
Opmerking: De controle-instrumenten/meters moeten zich in een stofvrije omgeving met een stabiele temperatuur en vochtigheidsgraad bevinden wanneer ze worden gebruikt om het product te onderzoeken.
Onze werkplaatsuitrusting
Wij hebben een eigen productie- en verwerkingsafdeling, waardoor we de kwaliteit eenvoudig kunnen controleren en kosten kunnen besparen.
Certificering
FAQ
V: Wie zijn wij?
V: Hoe kunnen wij kwaliteit garanderen?
V: Wat kunt u bij ons kopen?
V: Waarom zou u bij ons kopen en niet bij andere leveranciers?
